友发JDG电线穿线管

友发JDG电线穿线管产品概述

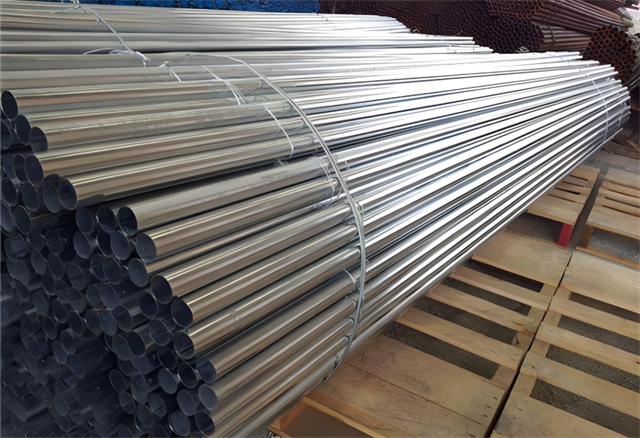

友发JDG电线穿线管（又称套接紧定式镀锌钢导管）是一种采用优质冷轧带钢，经高频焊接成型并采用镀锌工艺处理的电气线路保护导管。该产品以其优异的机械性能、便捷的施工方式和可靠的防腐能力，在现代建筑电气安装、机械防护及消防布线系统中得到广泛应用。它符合相关电气安装规范标准，是替代传统焊接钢管和SC导管的高效节能型产品。

主要特点与优势

• 高强耐腐蚀：采用热浸镀锌或电镀锌工艺，表面形成均匀致密的锌层，有效抵抗大气和一般环境腐蚀，使用寿命长。

• 施工便捷：采用套接紧定式连接，使用专用紧定螺钉固定，无需焊接、套丝或做跨接地线，大幅提高安装效率，降低劳动强度。

• 安全可靠：管壁均匀，内壁光滑，穿线时不易损伤电线绝缘层。连接处电气连续性良好，导电性能可靠，保障用电安全。

• 防火性能优异：金属材质，具有不燃性，能有效保护线路在火灾情况下短时间正常运行，尤其适用于消防配电线路。

• 经济环保：重量轻，运输和安装成本低；无焊接烟尘污染，施工过程清洁环保。

主要用途与应用领域

友发JDG电线穿线管主要用于室内外干燥和潮湿场所的明敷或暗敷电气线路保护，具体应用包括：

• 商业建筑、住宅楼宇的强电（动力、照明）和弱电（网络、电话、电视）系统配管。

• 工厂厂房、仓库的动力设备线路保护。

• 消防自动报警系统、应急照明系统、防火卷帘门控制线路等消防电气工程的穿线保护。

• 洁净厂房、数据中心等对电磁屏蔽有一定要求的场所。

• 机械设备内部的线路整理与防护。

产品规格参数

注：以上为常见规格，特殊壁厚或长度可根据客户需求定制。产品应符合《套接紧定式钢导管电线管路施工及验收规程》CECS 120:2007等相关标准。

安装施工要点

• 管路敷设：明敷时，支吊架间距应符合规范；暗敷于混凝土时，固定点间距宜≤1米，并用扎丝与钢筋绑牢。

• 管路连接：将导管插入直管接头或弯头，使用专用紧定螺钉（扳手）拧至螺帽脱落，确保连接点电气导通。

• 接地处理：管路本身可作为接地线。当管路全长、管与盒（箱）连接处采用专用接地卡并跨接铜芯软导线时，跨接线截面积需符合设计要求。

• 弯曲加工：可使用专用弯管器冷弯，弯曲半径不应小于管外径的6倍，弯扁度不应大于管外径的10%。

• 穿线要求：应在建筑物抹灰及地面工程结束后进行，穿线前应先清除管内杂物和积水，管内导线总截面积不应超过管内截面积的40%。

选购与储存建议

选购友发JDG穿线管时，应确认产品表面镀锌层均匀光滑、无脱落、无锈斑，管材无压扁、裂缝。检查管径、壁厚是否符合标称值。应选择具有正规检测报告和产品合格证的正规厂家产品。产品在运输和储存时应避免严重摔撞，宜存放在干燥通风的室内，防止雨水浸淋和化学物质侵蚀。
